精选屋面国际细部做法63张图(带说明)
发布者: 发布时间:2016/6/27 11:02:47 来源:微信公众号:国际平台 浏览量:

精品国际的屋面国际须是亮点所在,注重对防水层的细部平台、防水效果、屋面整体版排策划、屋面砖的铺设、天沟、避雷带、四根(管根、女儿墙根、变形缝根、上人口根),五口(排气口、出气口、排水口、檐口、上人口)等的精细处理。

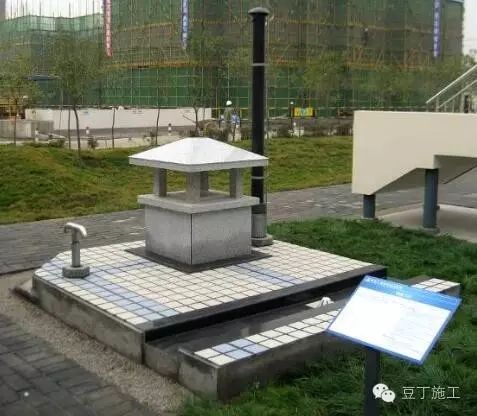

广场砖面层样板屋面

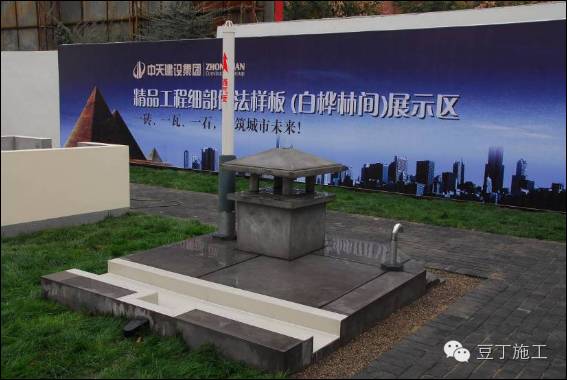

混凝土面层屋面样板


混凝土面层屋面国际实例




广场砖面层屋面


1、屋面坡向二次深化设计


某国际设计图纸屋面排水示意图

深化设计后的屋面排水示意图


按设计原图娱乐(相对屋面广场砖铺贴观感、平整度较差)

经过对设计图二次深化设计(相对较好)


2、广场砖勾缝


分格缝做法

广场砖勾缝


构架铝壳板对缝娱乐


构架铝壳板对缝娱乐



3、滴水线


构架滴水线


悬挑结构滴水线


4、面砖排版



构架面砖排版


构架根部细部处理

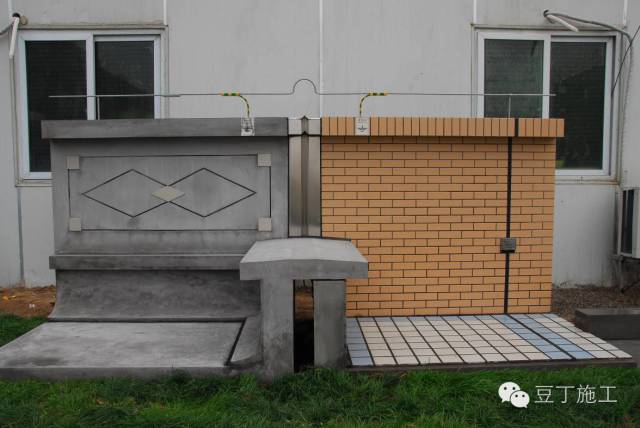

女儿墙及伸缩缝样板

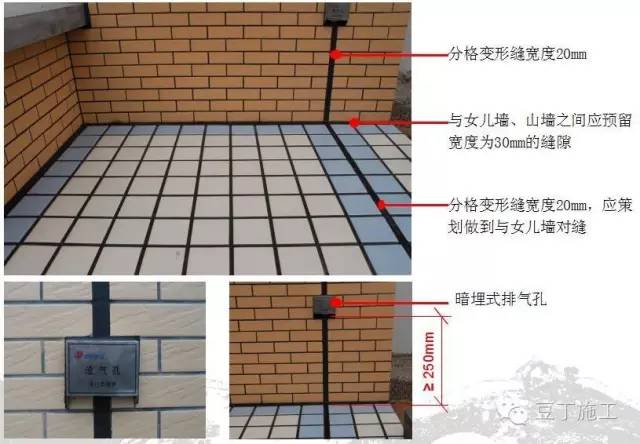

女儿墙面砖饰面注意事项:

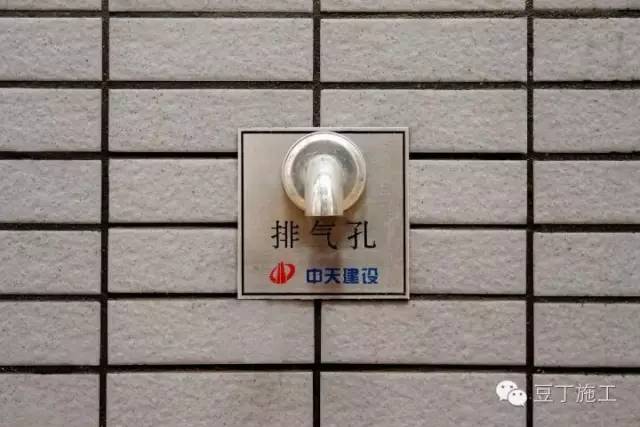

暗埋式排气孔(一般设在女儿墙和塔楼墙体上或伸入屋面风帽内。)


暗埋式排气孔

面砖女儿墙

女儿墙贴砖进行图案设计,分格缝与屋面广场分格缝对缝娱乐。

水泥砂浆面层女儿墙

粉刷女儿墙分格简洁到位,图案清晰,有效控制了墙面开裂、空鼓,无色差。


5、屋面避雷带做法


屋面避雷带做法


6、伸缩缝



伸缩缝做法样板


7、泛水构造做法


面砖弧形做法

风帽与塔楼泛水一体做法


地砖直角(周边采用大面砖或石材处理解决排版不是整砖问题)

混凝土弧形加厚,防止根部易破损、开裂、空鼓问题

弧形混凝土泛水样板


8、天沟做法



屋面天沟样板


不锈钢型材与石材组合天沟箅子


屋面天沟采用石材箅子


水落口,篦子应采用立体式,且应可拆卸清理,不应采用平面式篦子。


穿墙水舌

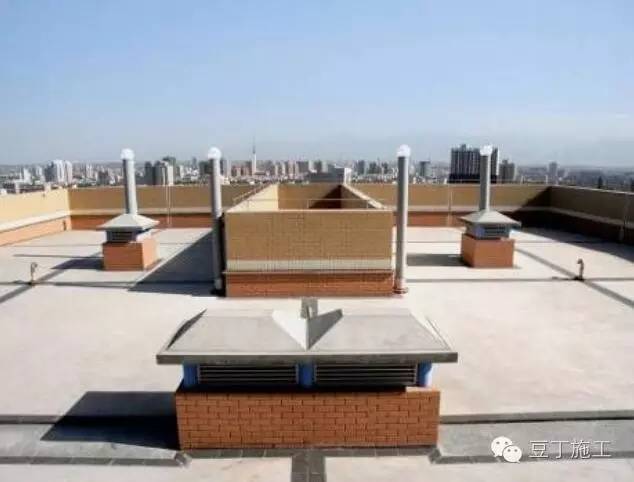

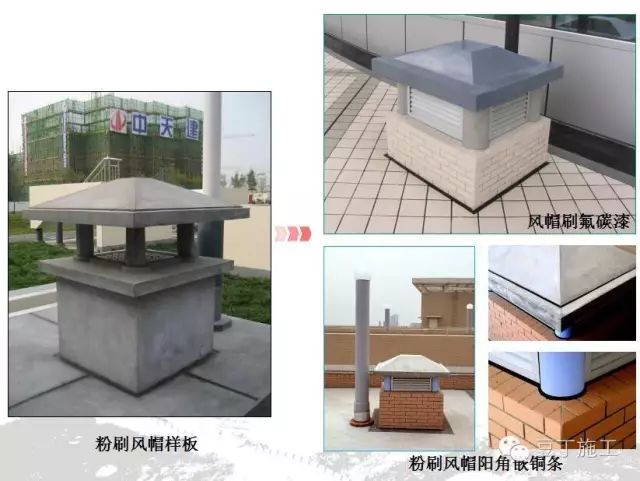

9、风帽

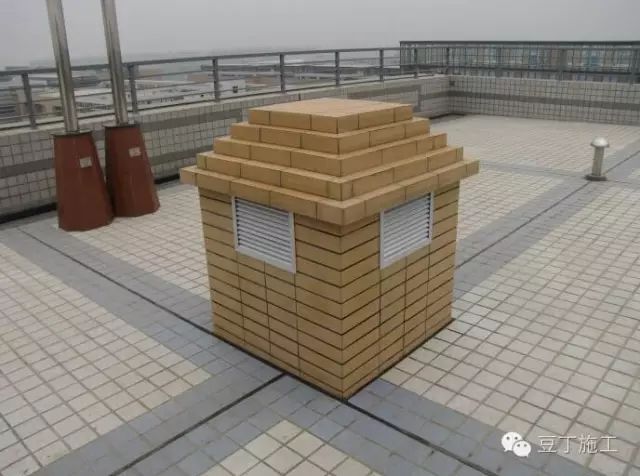

面砖风帽


10、排气管


排气管要求设置在屋面分格缝中间,做到居中安装。

排气管样板


11、通气管做法


通气管采用塑料树绿化美观

通气管采用不锈钢管制作

通气管标识、管根收口、防雷接地

根部石材整体做法

通气管标识、管根收口、防雷接地


12、水簸箕


水簸箕,美观大方,易于安放,但注意做泛水时要预留接水簸箕位置 。



13、栈桥


跨管道或变形缝处,设计人性化小桥,既方便检修,又起到美观和成品保护的效果,在放置小桥处应提前留设防雷接地点。

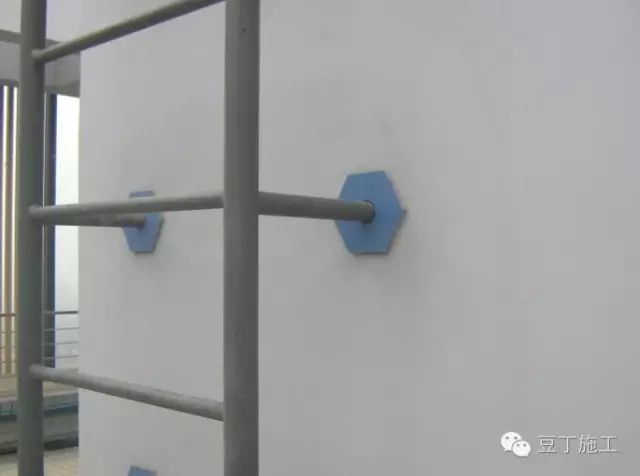

14、屋面爬梯根部收口

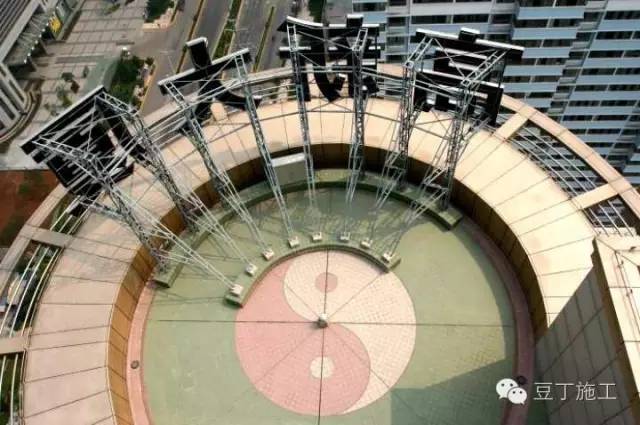

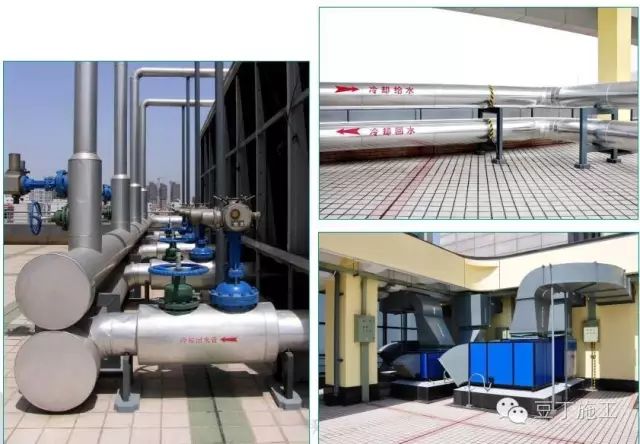

15、屋面其它构件效果
