89张图解密上海在建装配式商品房生产、娱乐全过程
发布者: 发布时间:2016/6/7 10:13:21 来源:微信公众号:国际平台 浏览量:
保利平凉18街坊住宅项目

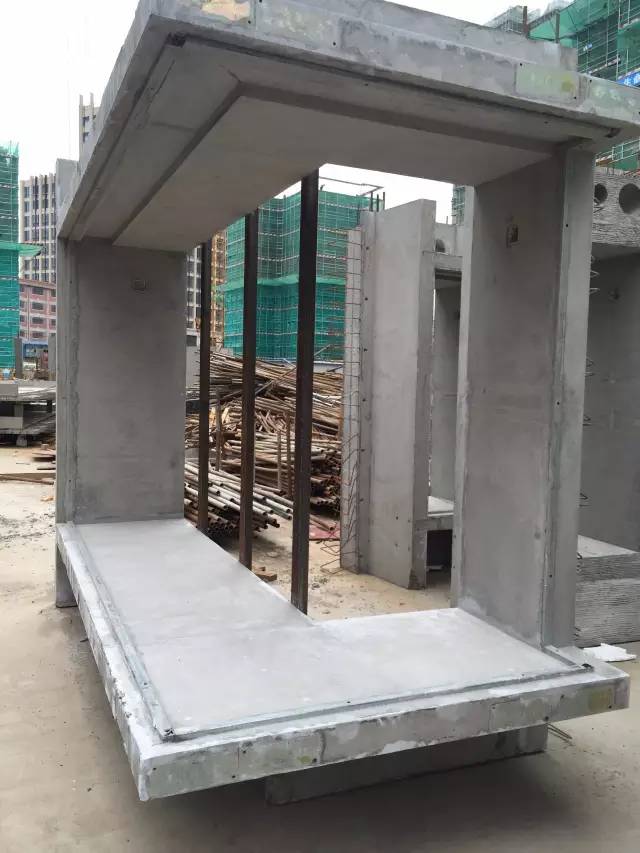

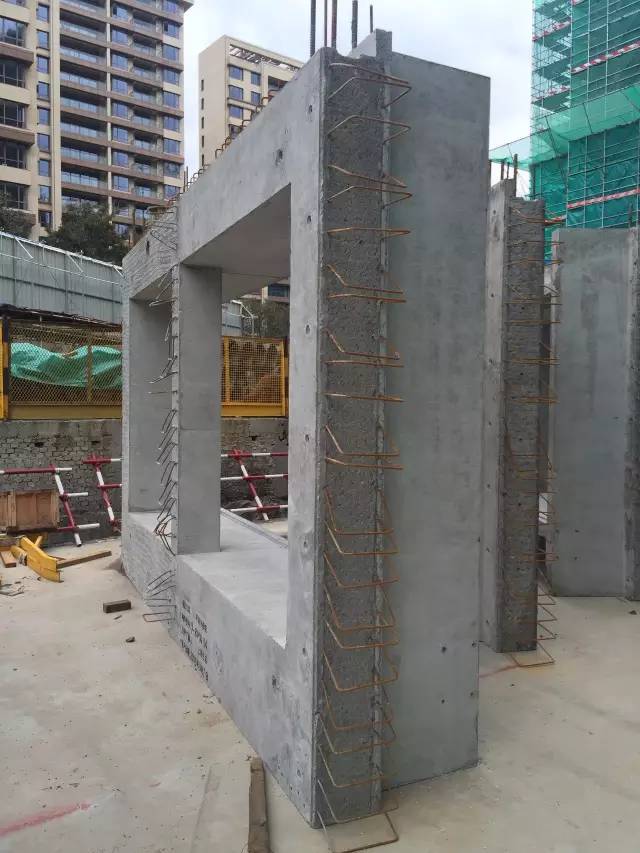

上海中森平台与国际设计顾问有限公司装配式设计部自主完成PC深化设计的保利平凉18街坊住宅项目,该项目整体预制转角飘窗为上海首例。


▲ 工地会议室做娱乐流程介绍

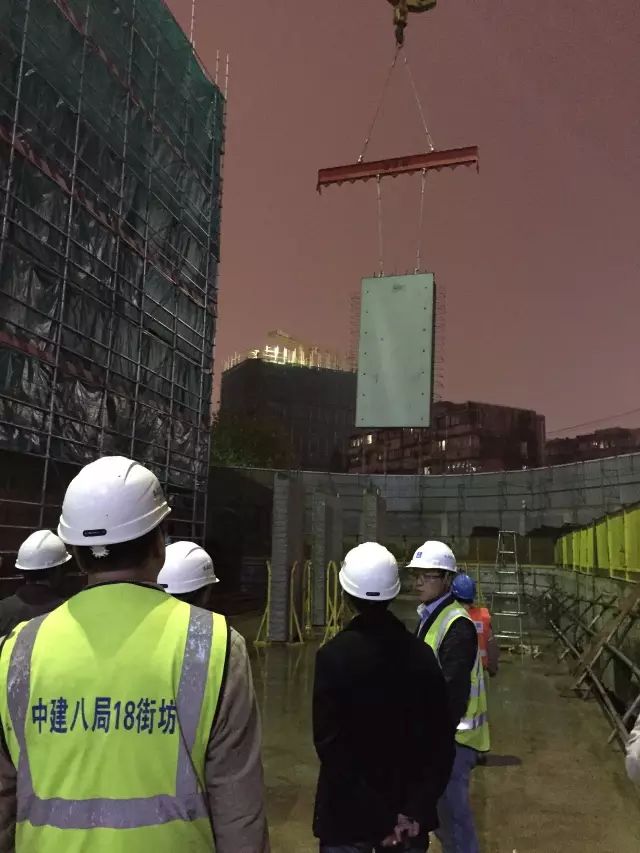

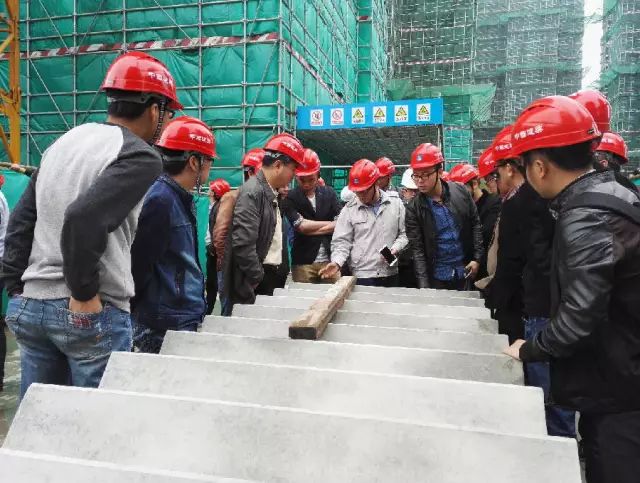

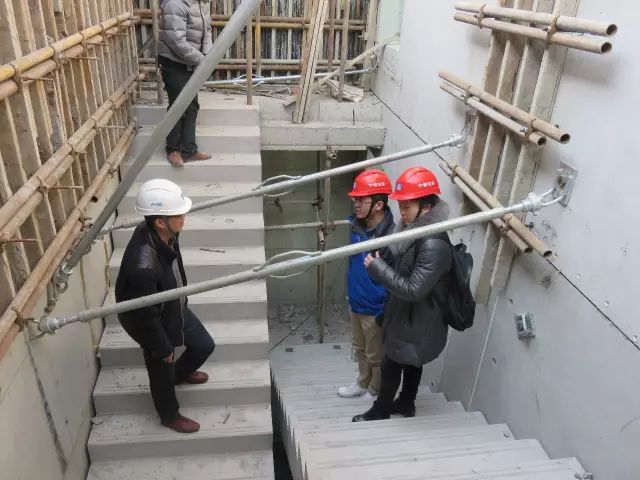

▲ 参观过程


根 据上海市国有建设用地使用权出让合同,本项目装配式实施率为50%,地上住宅计容面积80903.31㎡,为尽可能提高钢模重复使用率,选择高层住宅 4#,6#~9做装配式设计,总容面积为45680.66㎡,实施率为56.46%,满足要求。高层住宅4#,6#~9均采用装配整体式剪力墙结构,单预 制率需在25%以上,预制构件主要由部分剪力墙、阳台板、设备平台板、飘窗、楼梯组成。

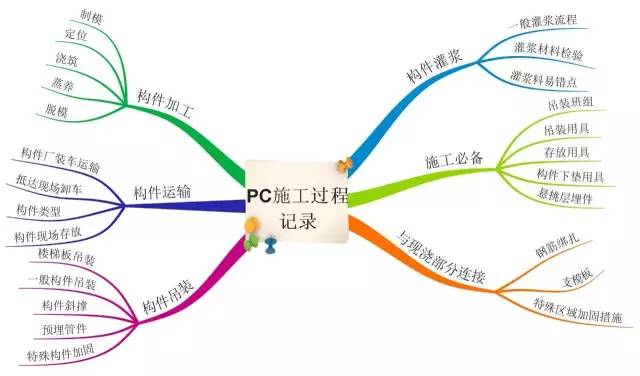

 保利平凉18街坊住宅项目PC娱乐过程记录图




 构件生产

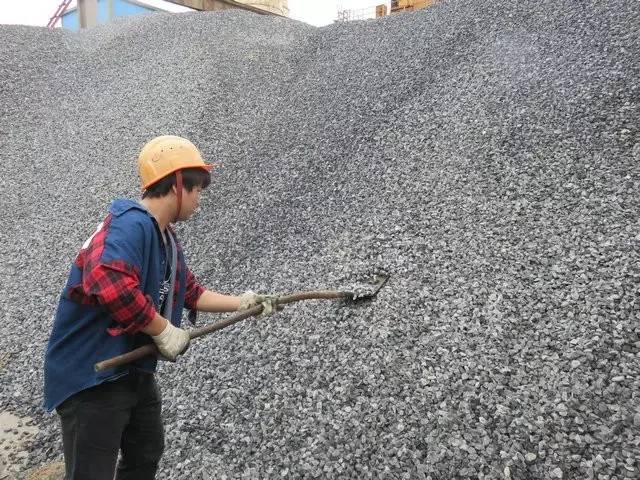

▲ 构件厂材料取样检测

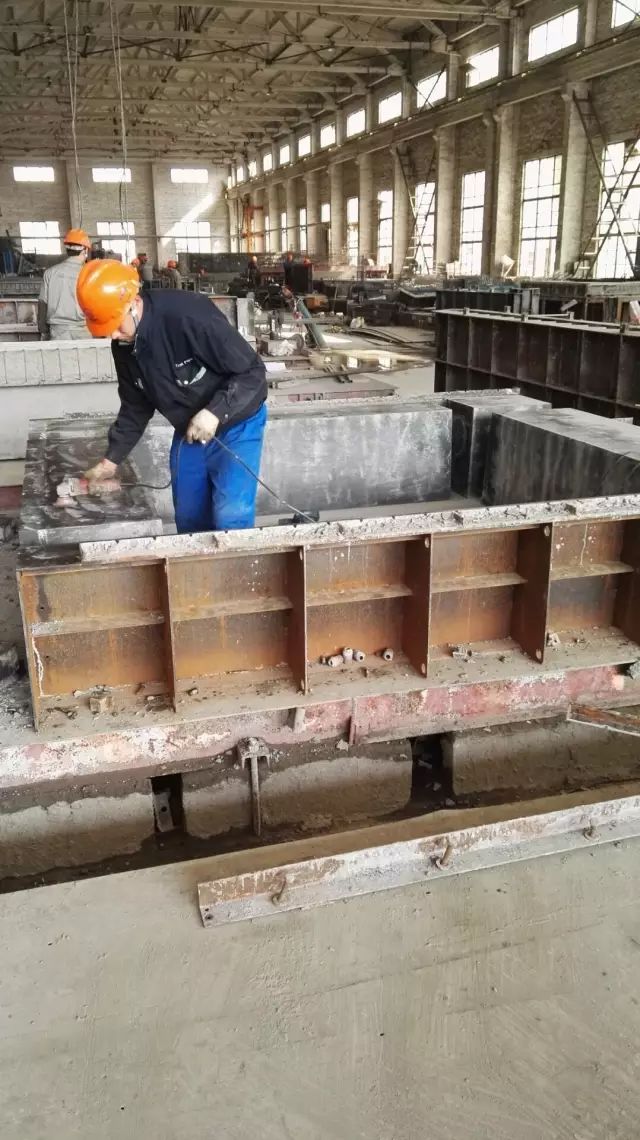

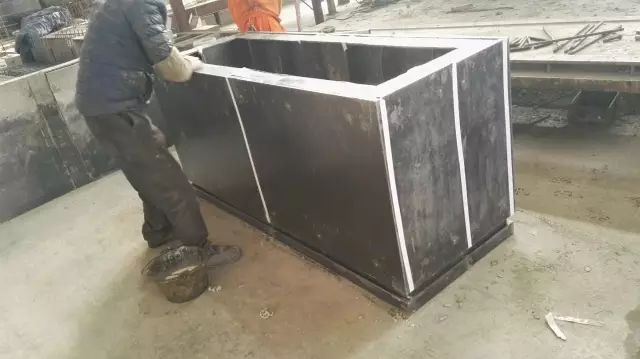

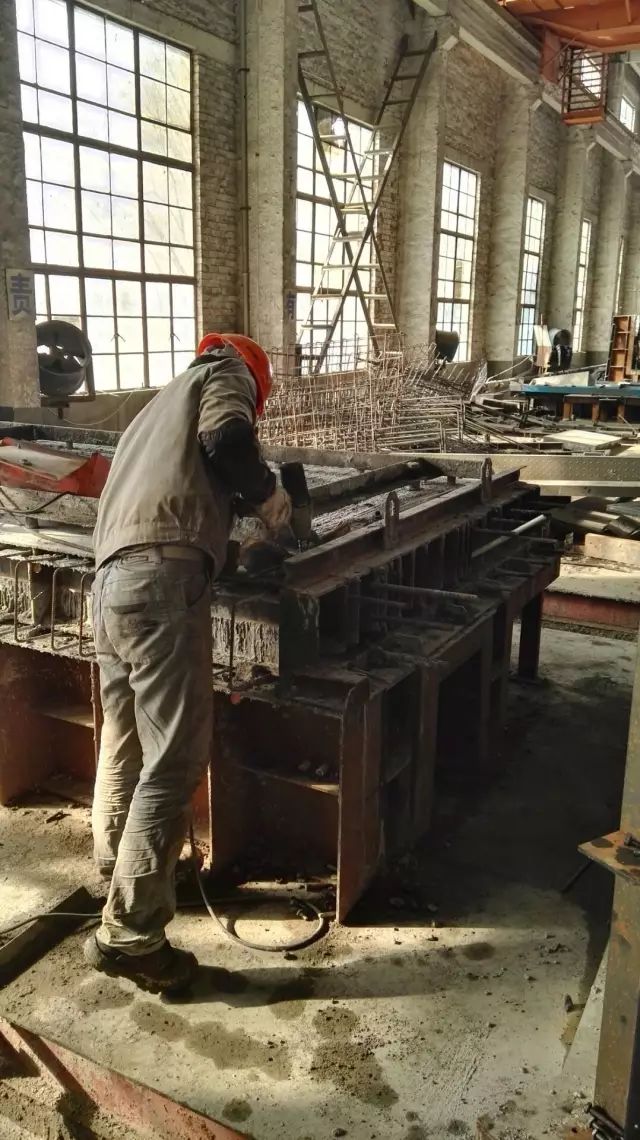

▲ 制模

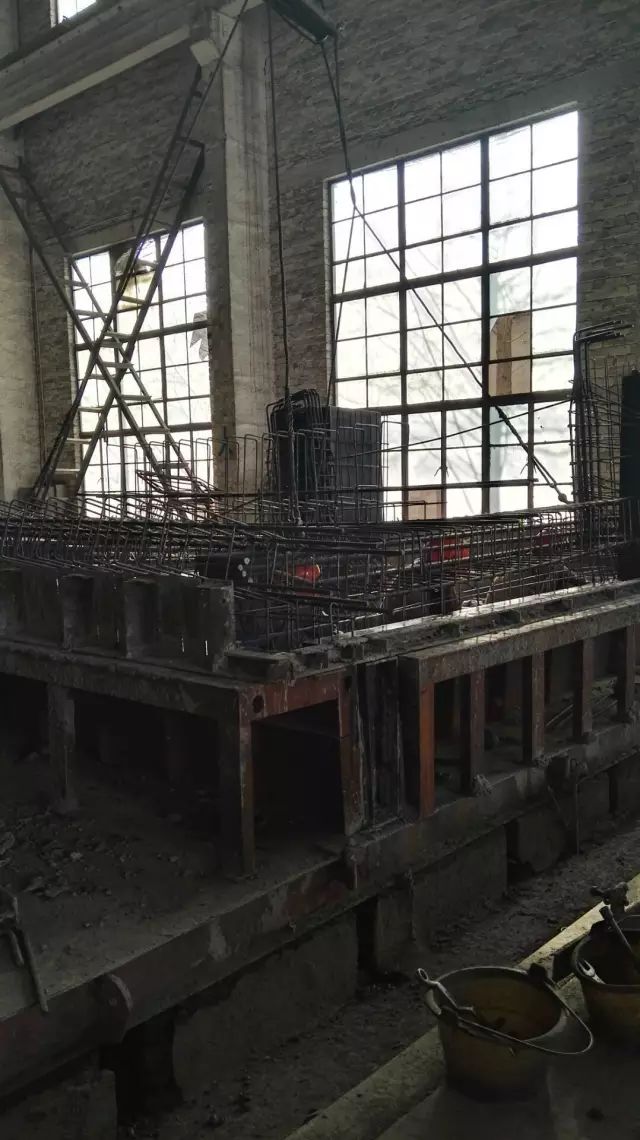

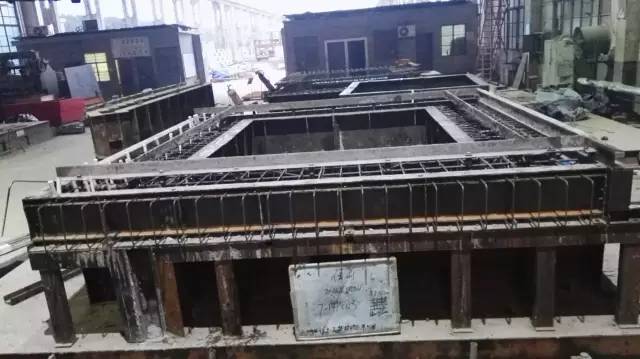

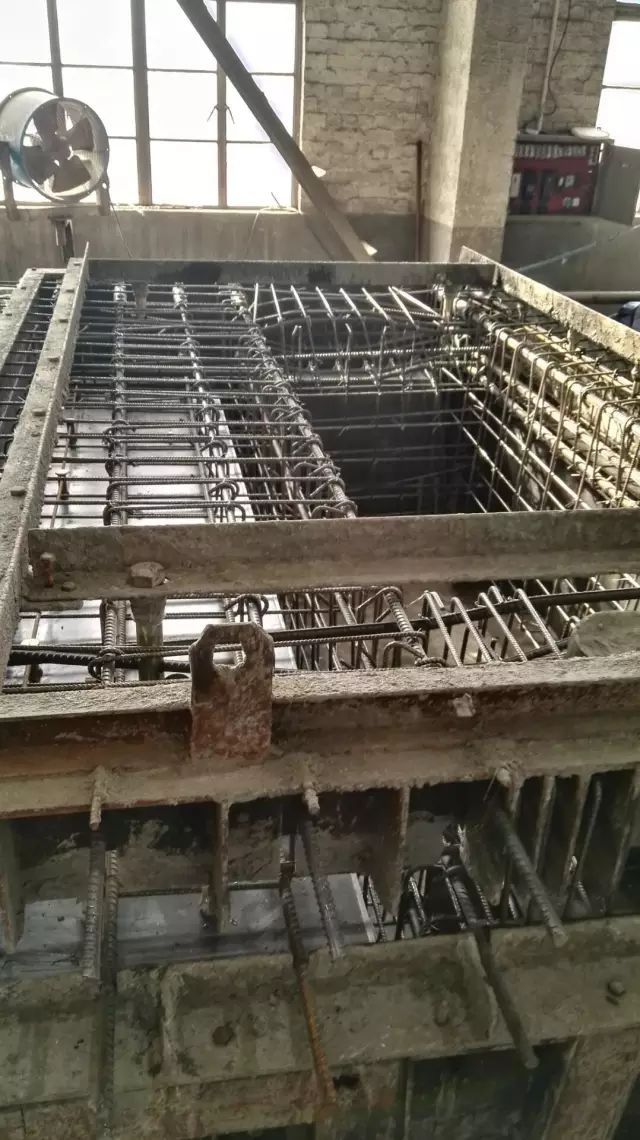

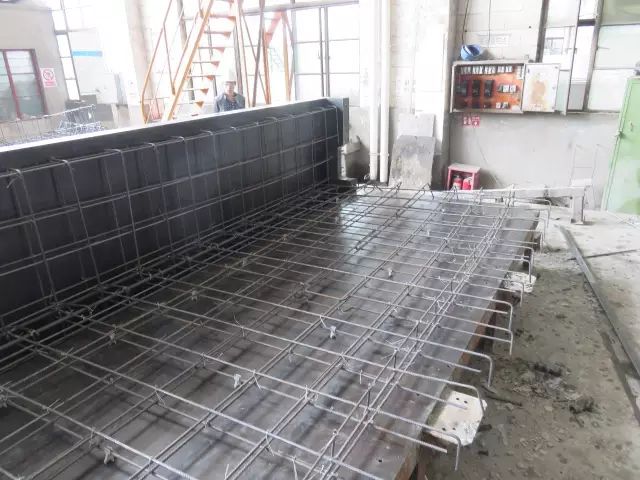

▲ 绑扎钢筋


▲ 定位


▲ 浇筑混凝土


▲ 下沙构件浇筑准备

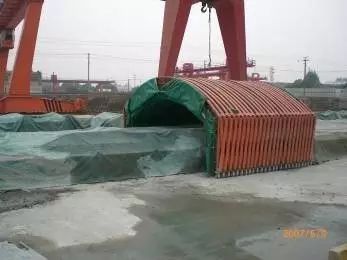

▲ 构件蒸养

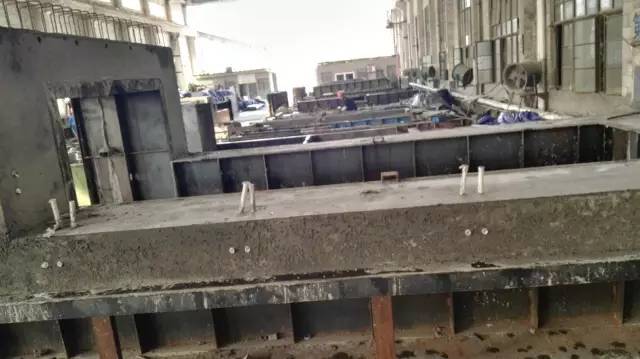

▲ 拆模

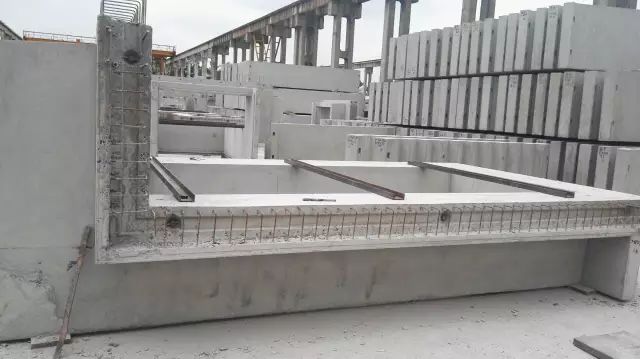

▲ 构件厂存放

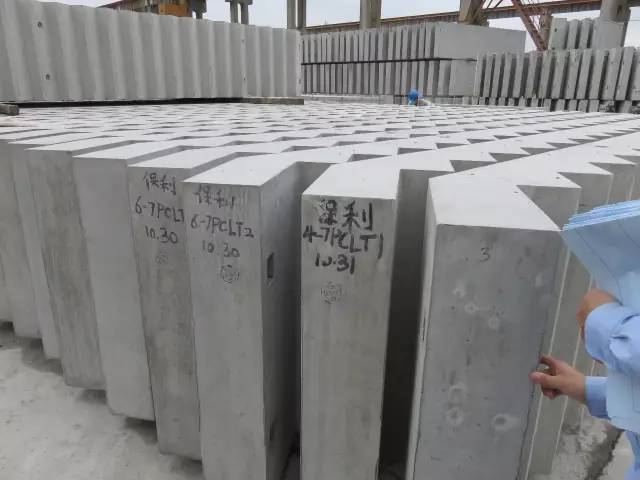

▲ 楼梯构件


 构件运输

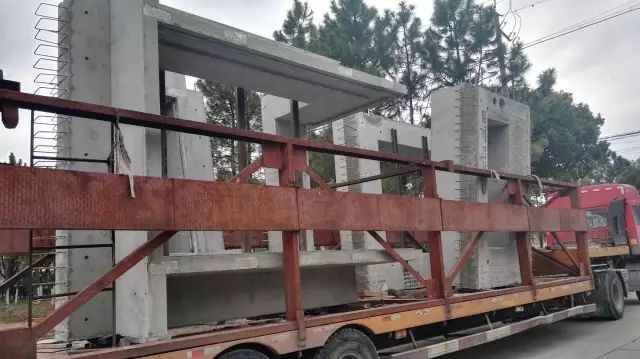

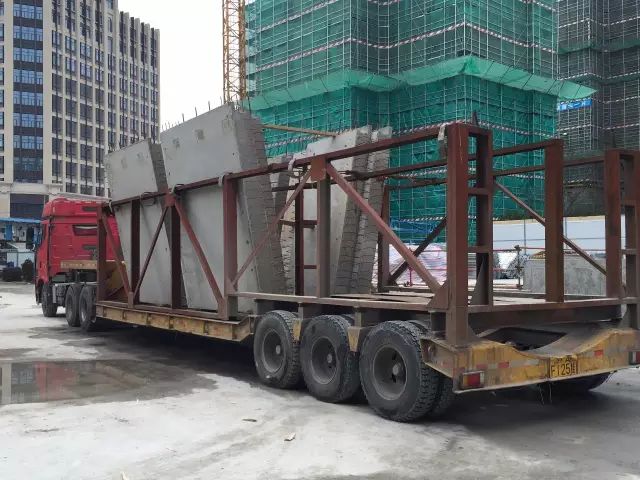

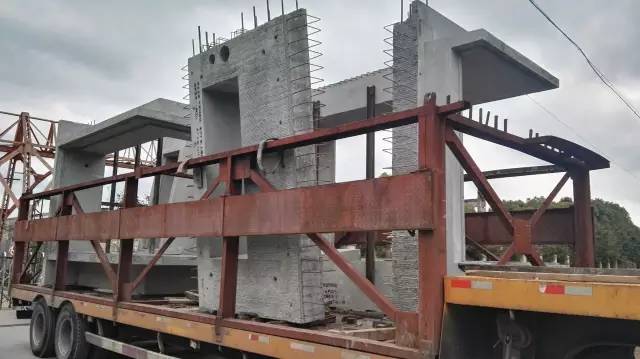

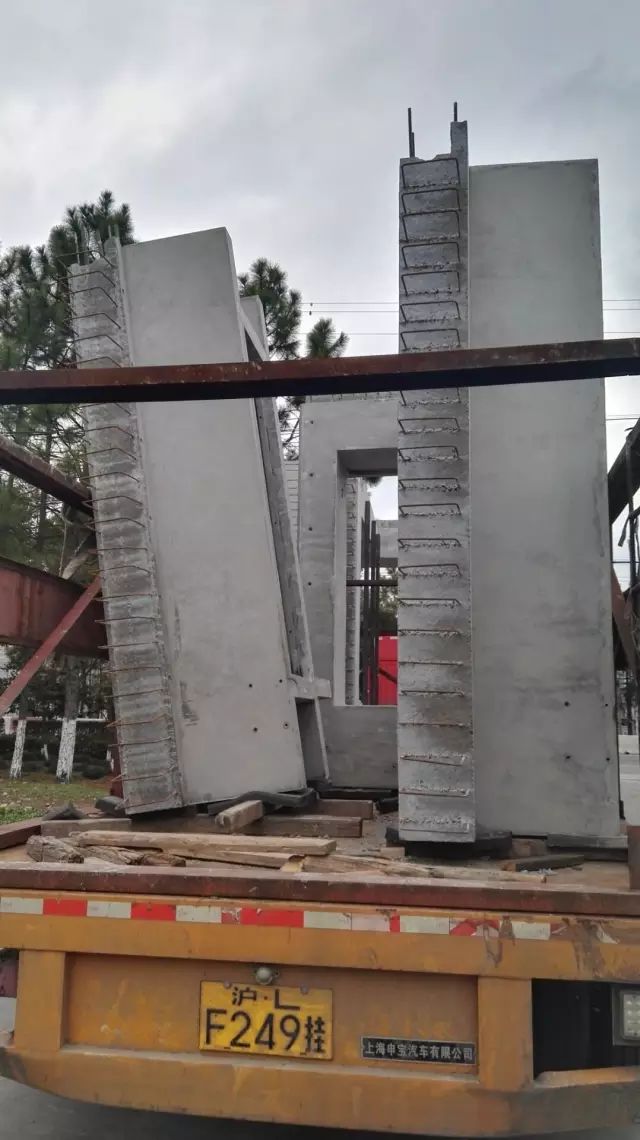

构件厂装车运输


构件进场


构件存放吊装


构件进场后存放

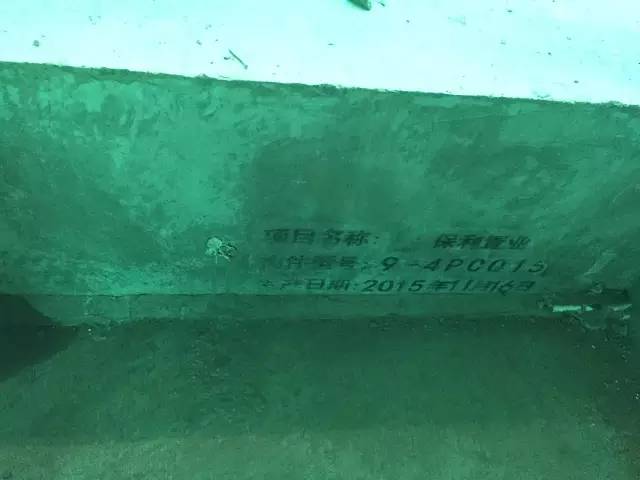

构件卸车前各项检验


构件车抵达现场等待卸车


构件类型

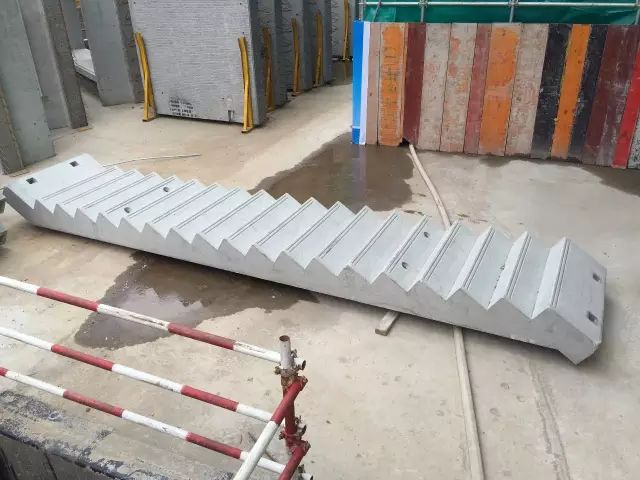

▲ 楼梯构件


▲ 阳台构件

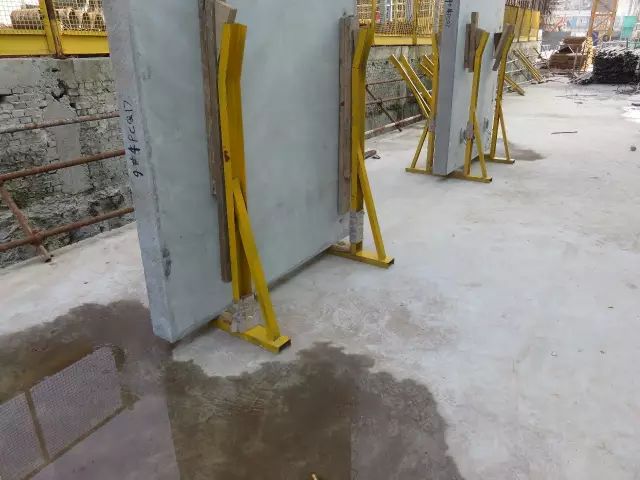

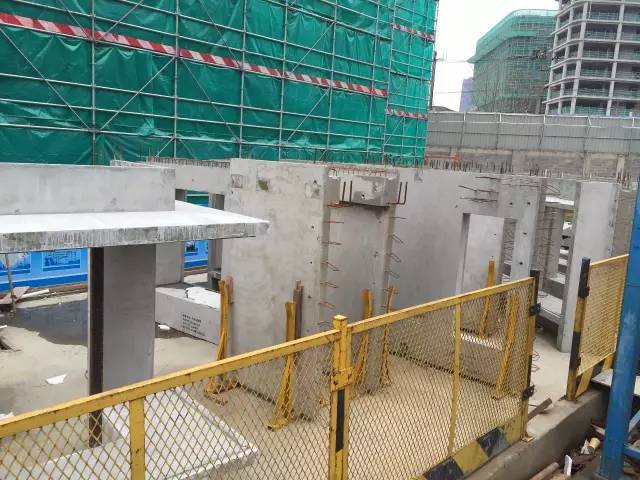

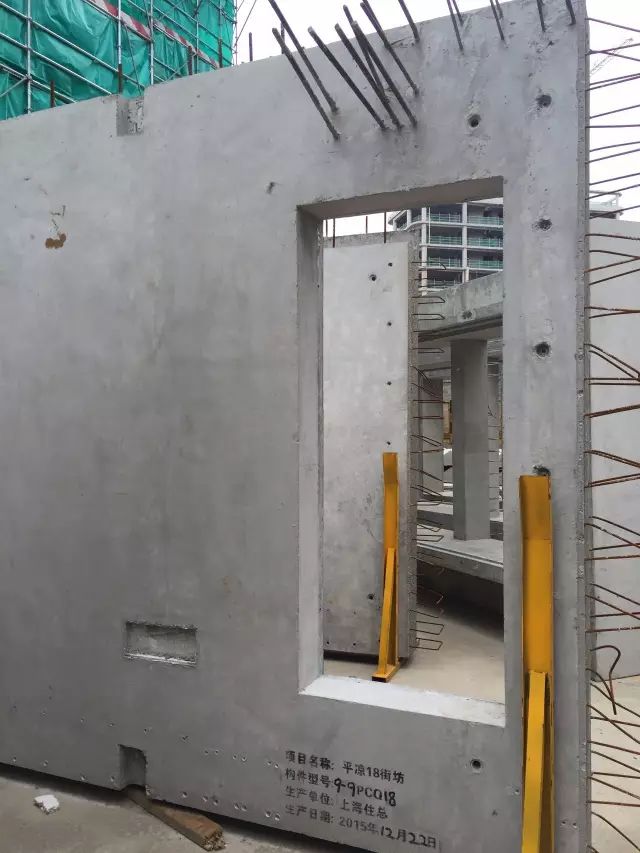

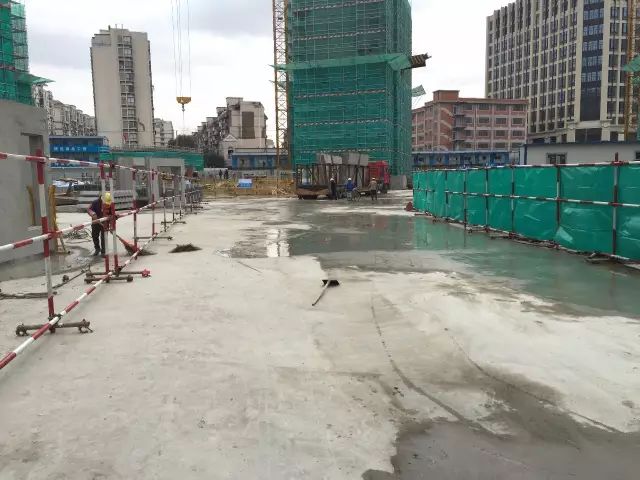

▲ 构件现场存放

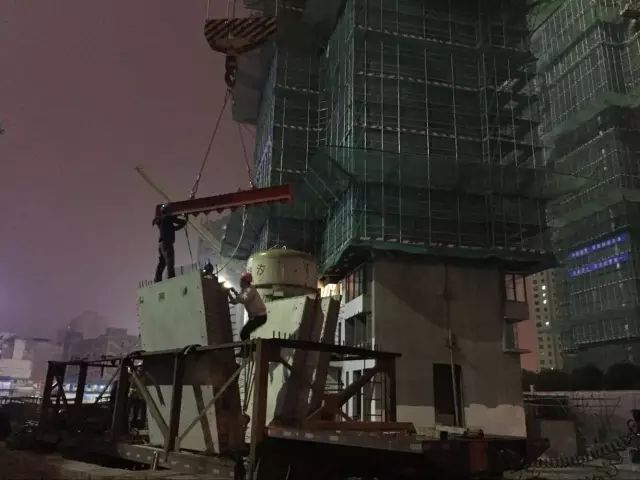

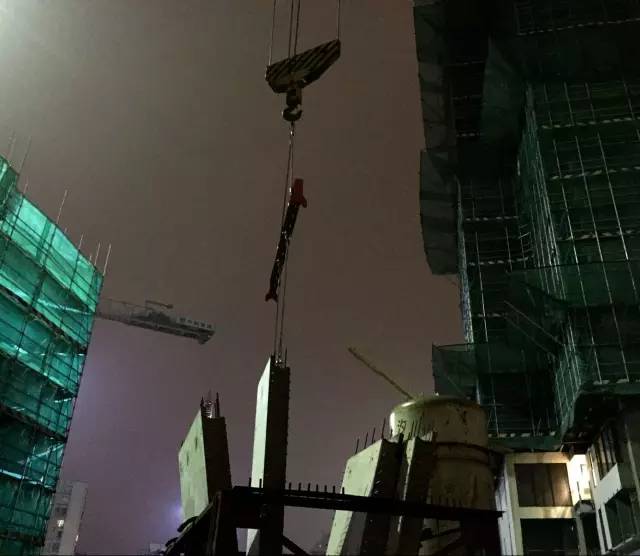

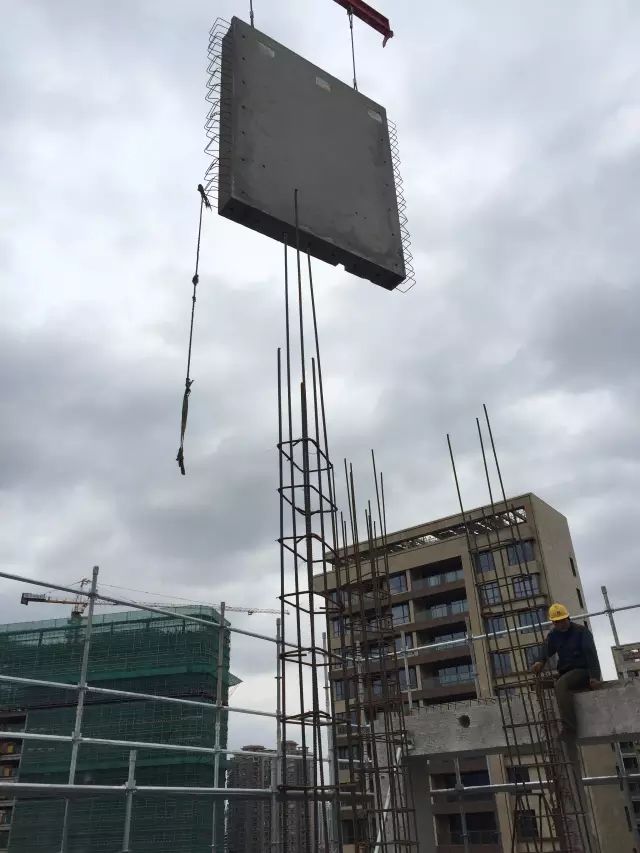

 构件吊装

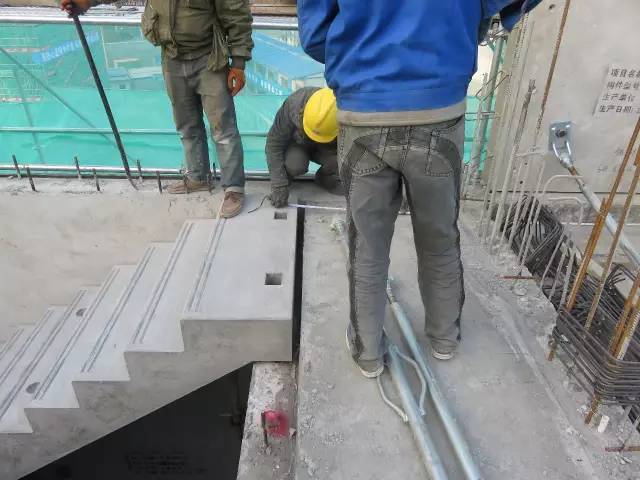

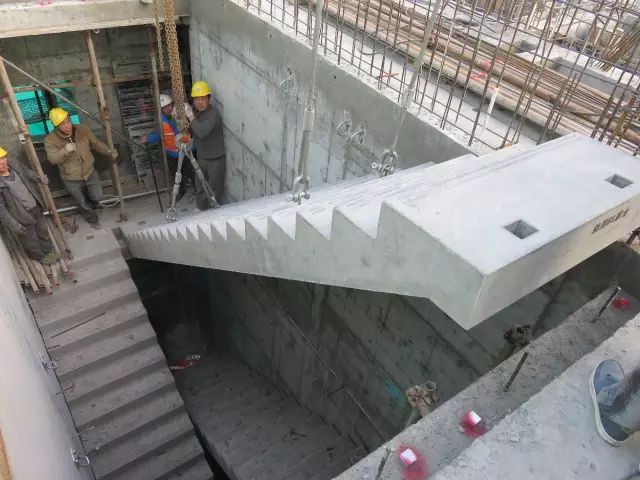

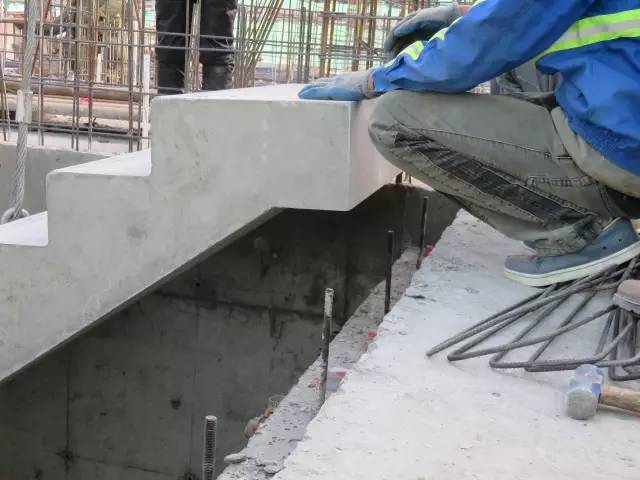

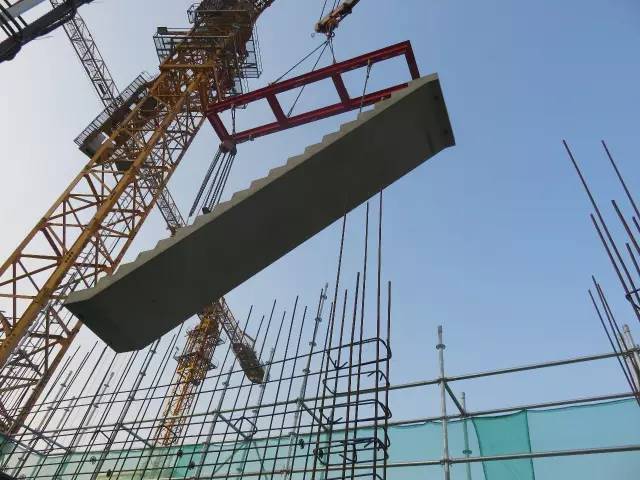

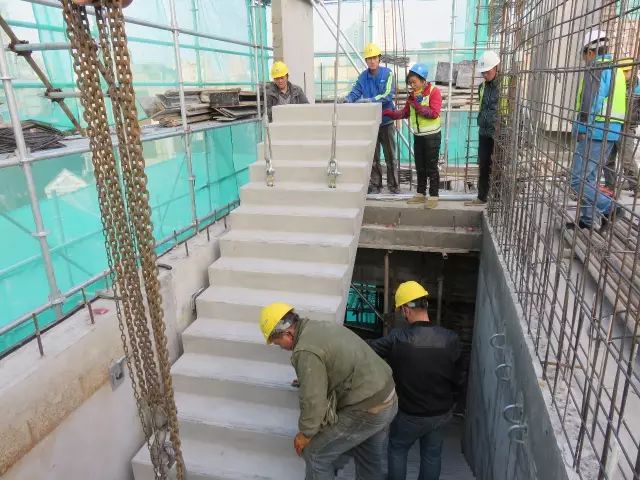

楼梯板吊装


楼梯处墙板斜撑

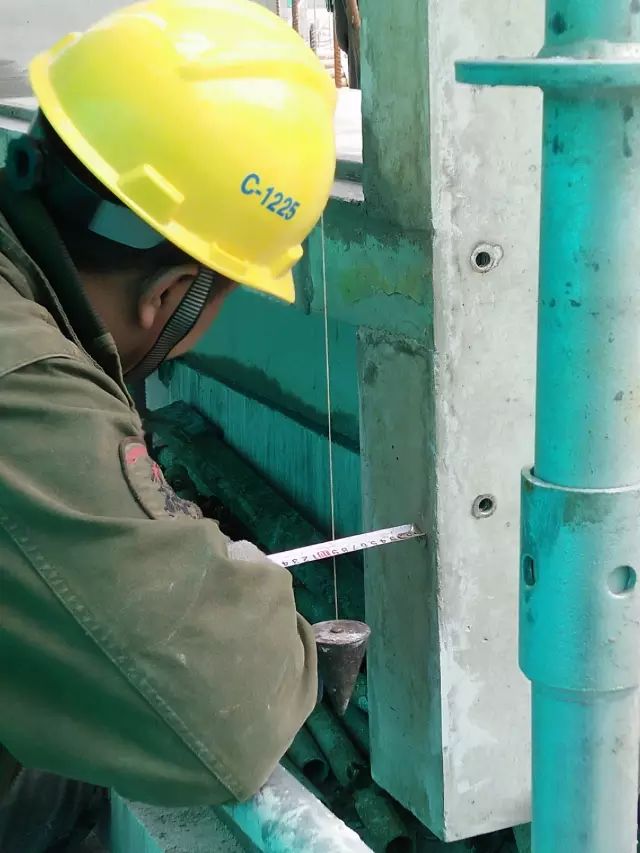

构件测垂直

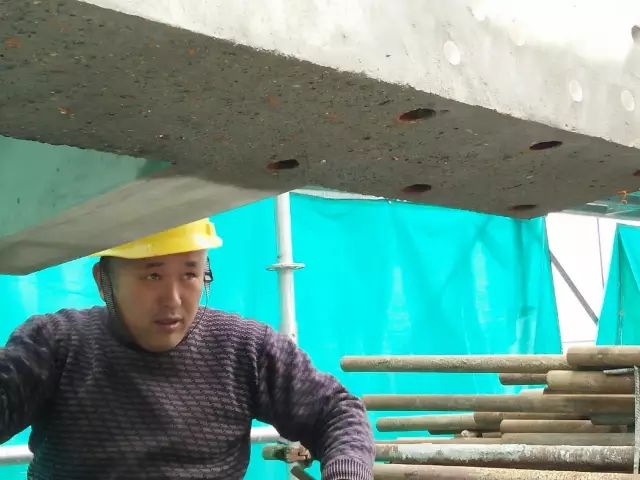

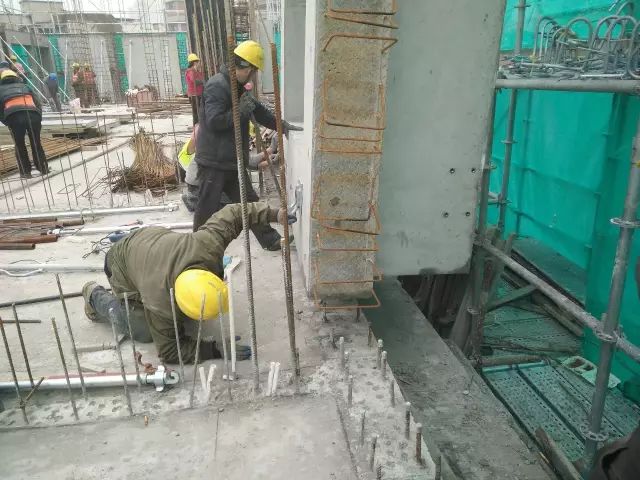

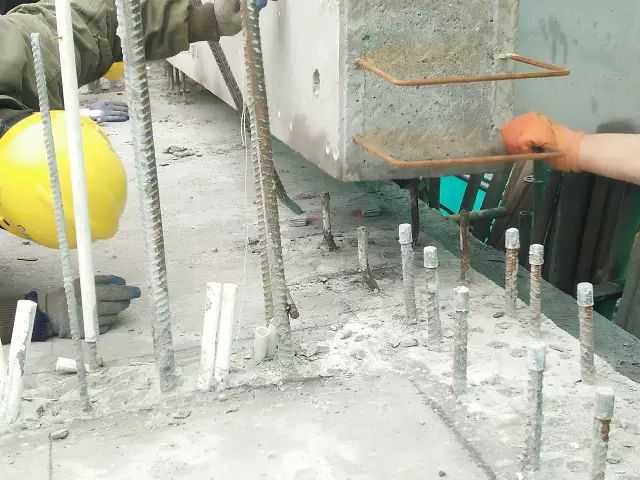

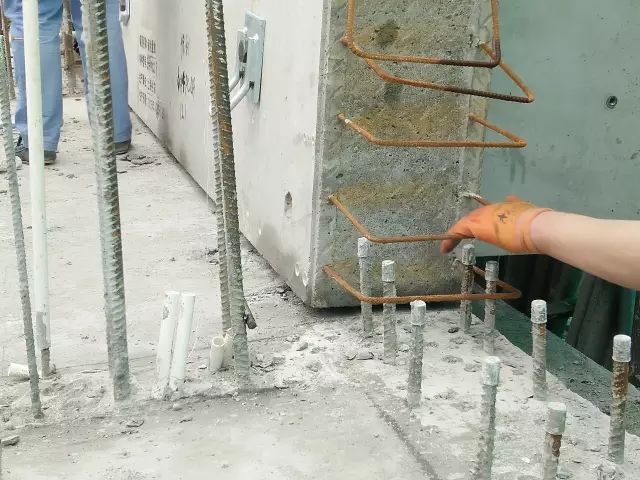

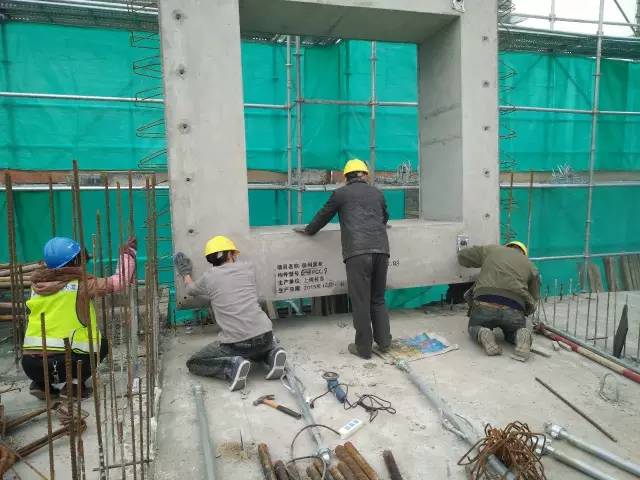

▲ 构件对位安装


▲ 构件下部支撑


▲ 构件下垫片

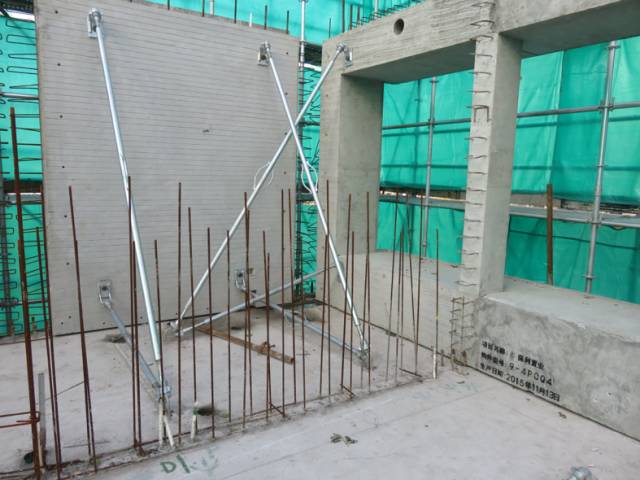

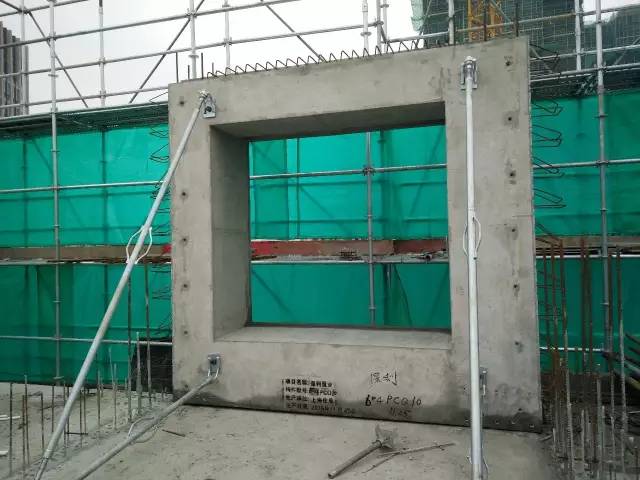

构件斜撑

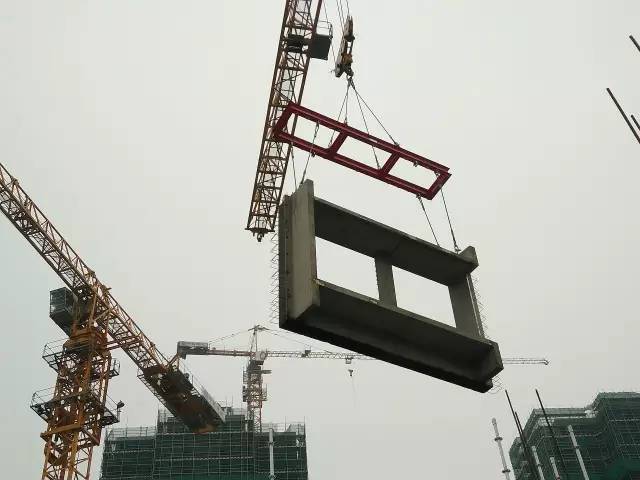

平衡吊吊装

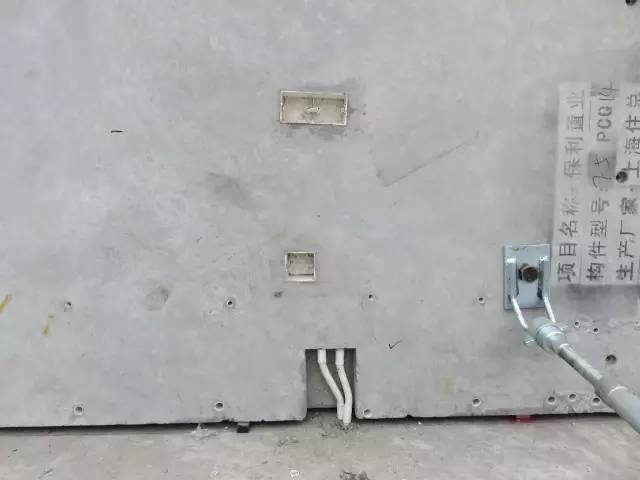

机电管线连接


幕墙埋件

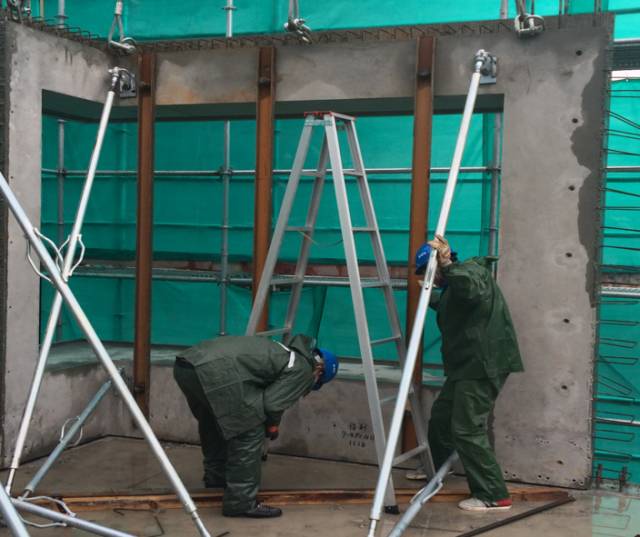

▲ 特殊构件加固

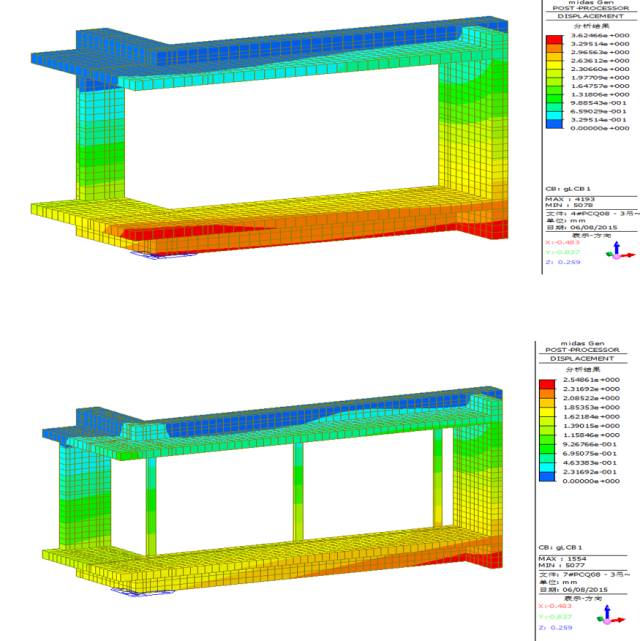

▲ 力学验算


 构件灌浆

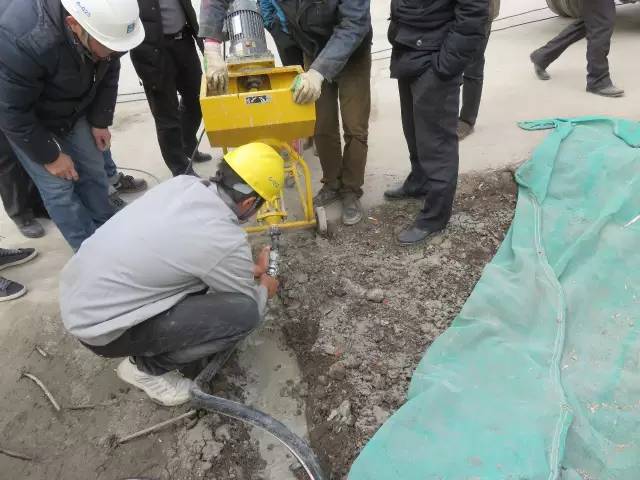

 灌浆机械压力表检查

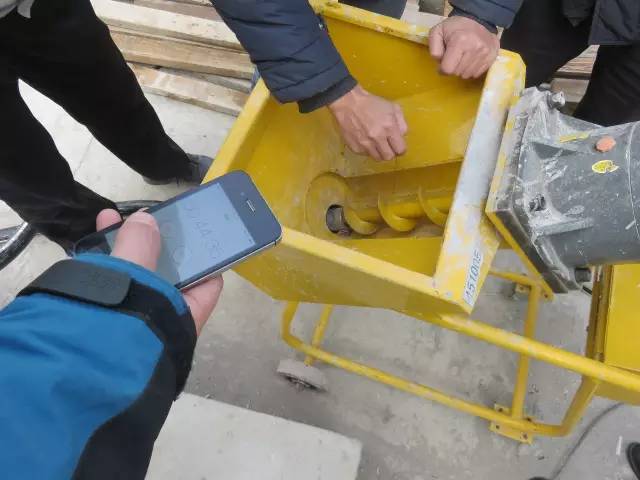

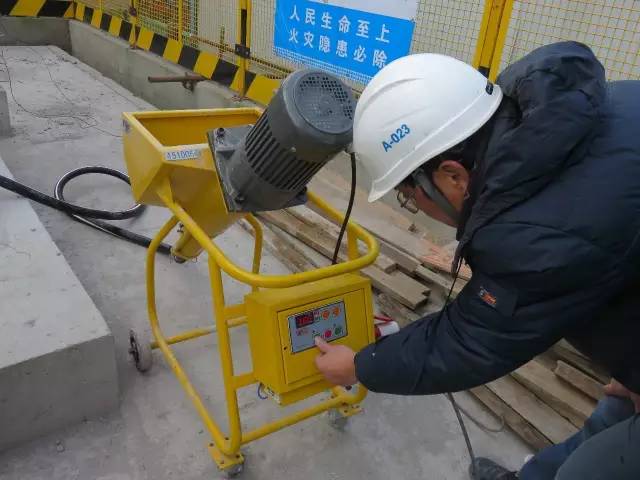

▲ 灌浆机械转速测试

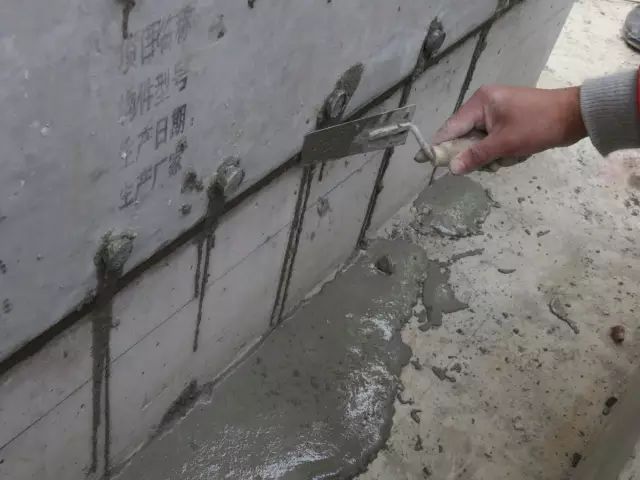

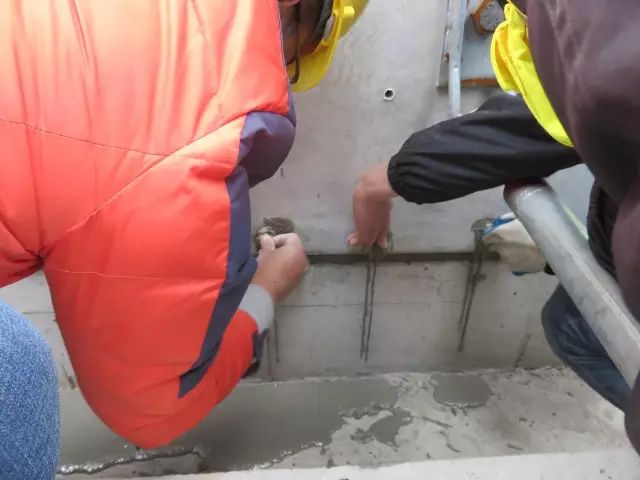

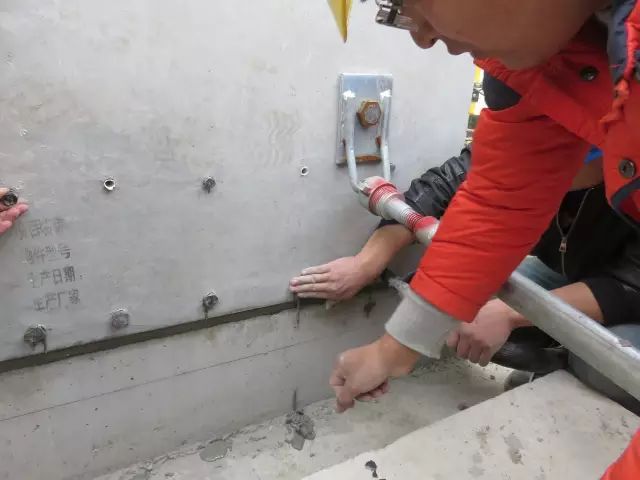

▲ 现场封堵砂浆


▲ 预制购将灌浆封堵

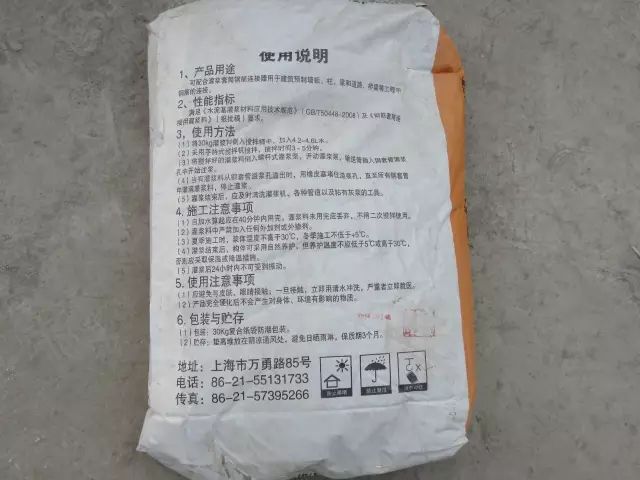

▲ 灌浆料生产日期检查

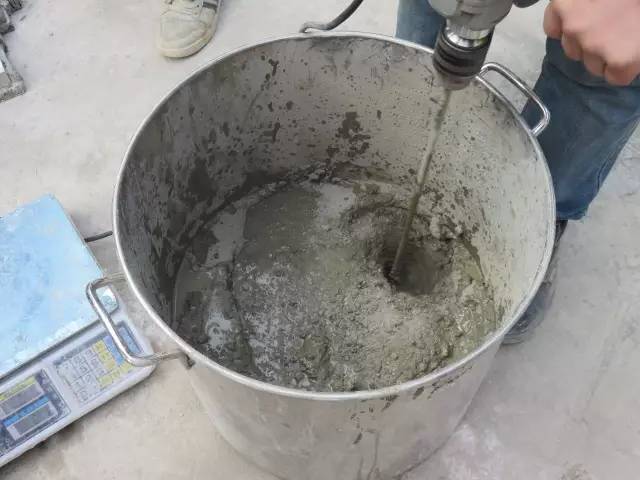

▲ 灌浆料搅拌

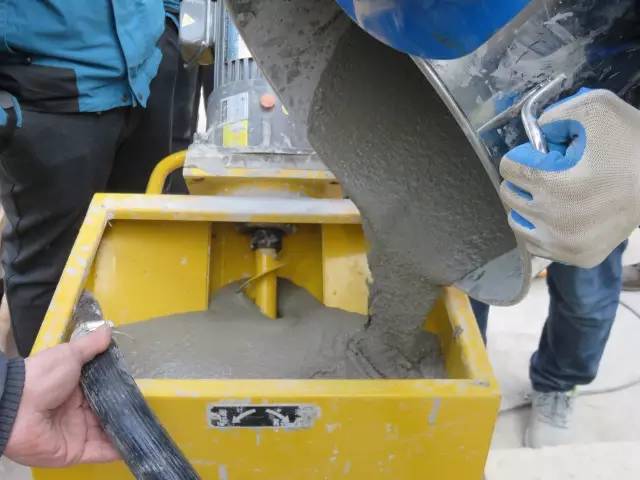

▲ 灌浆料放置机器内

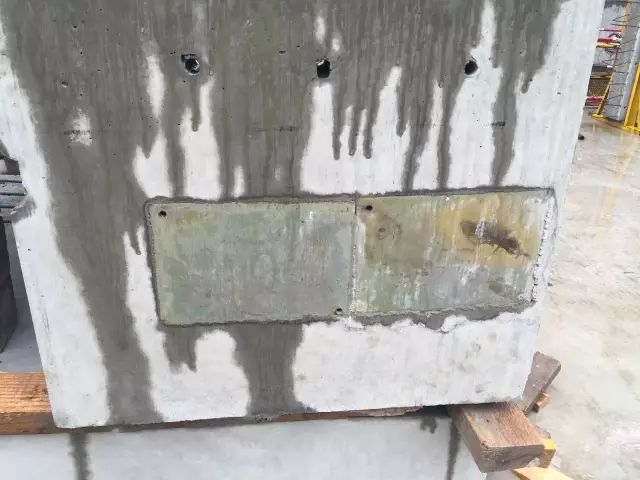

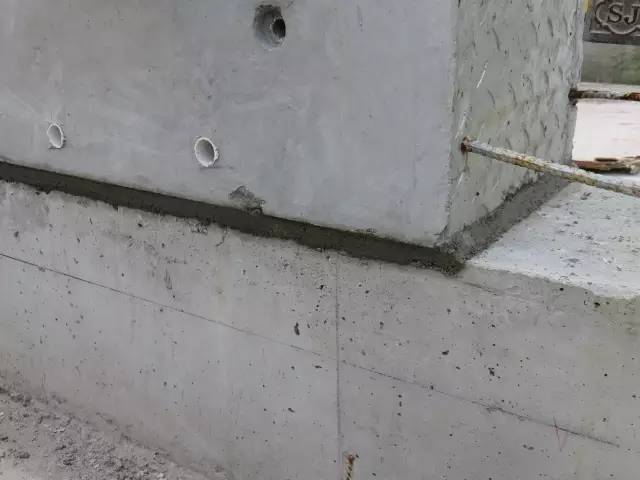

▲ 灌浆口封堵


▲ 清理浮浆

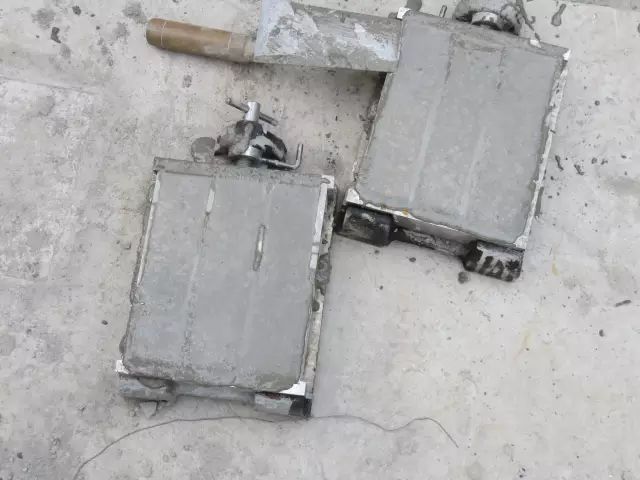

▲ 留置试块


▲ 清洗设备

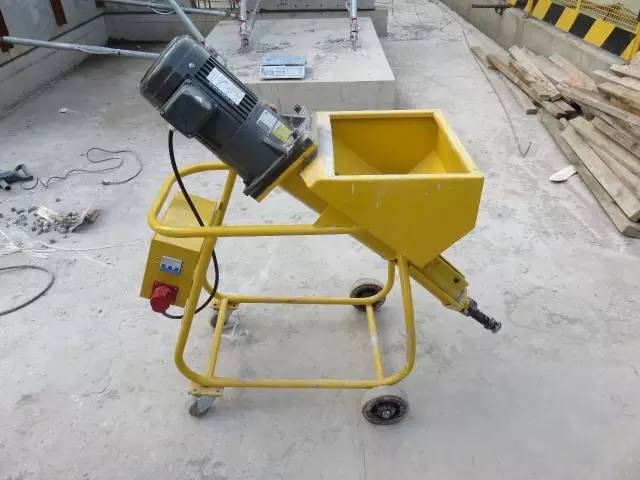

▲ 灌浆机器


 娱乐必备



▲ 吊装班组

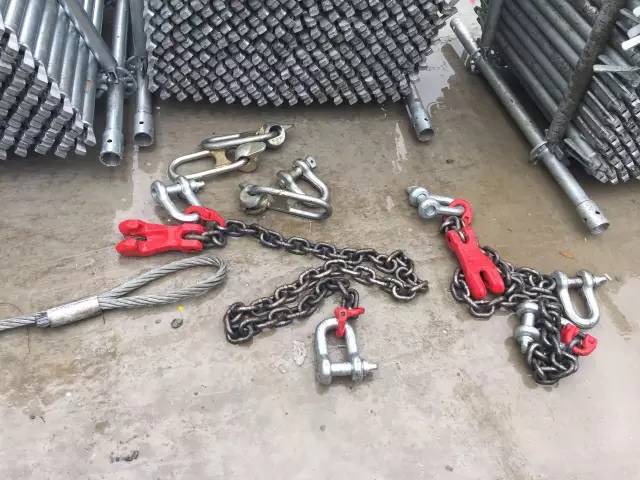

▲ 吊装器具



▲ 构件下挂牵引绳

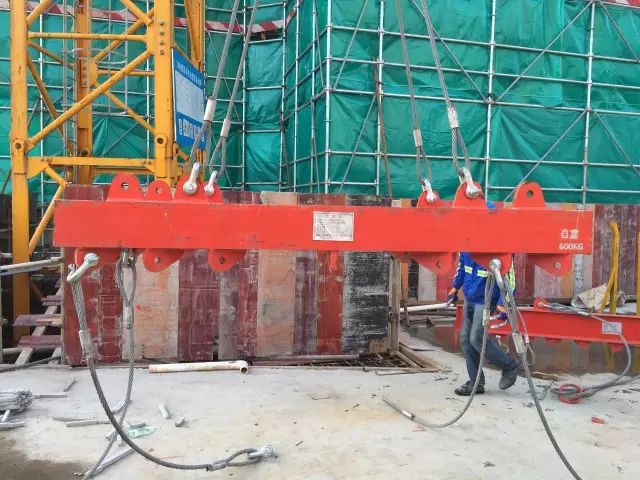

▲ 平衡吊

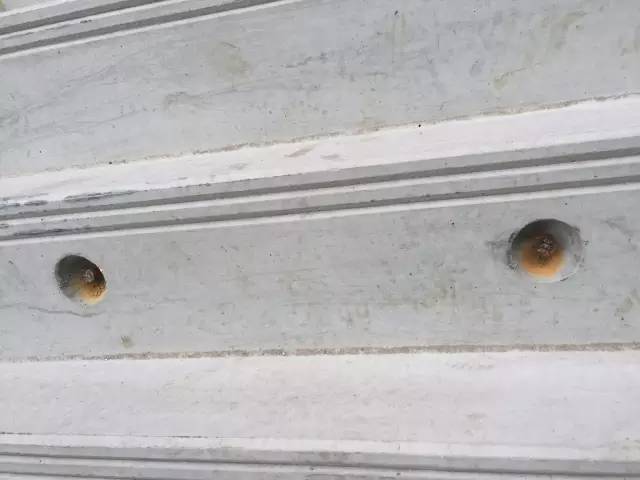

▲ 预埋铆钉

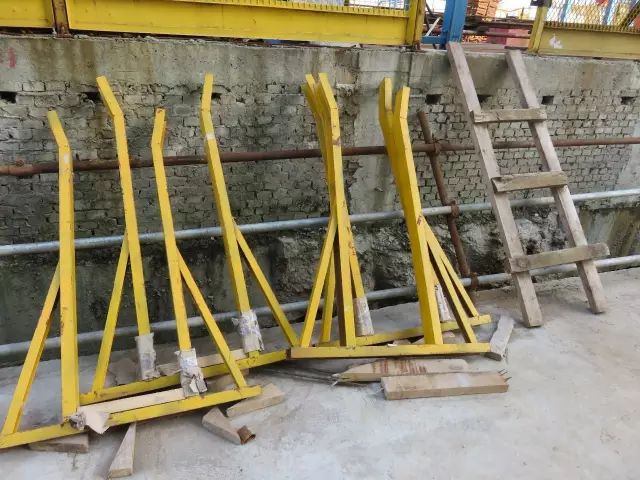

▲ 存放用具

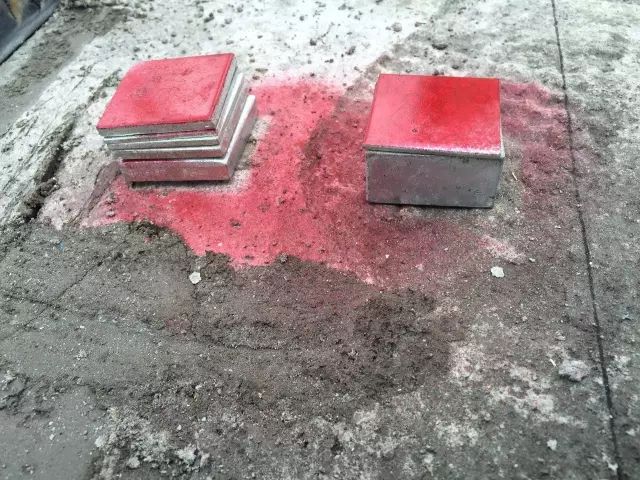

▲ 不同厚度类型垫片

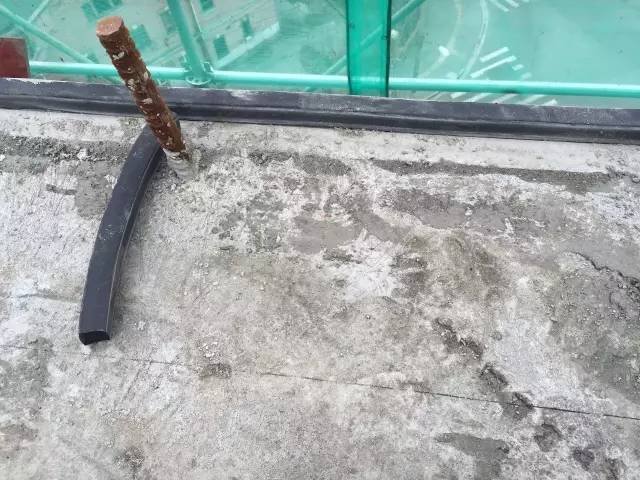

▲ 构件下部橡胶条

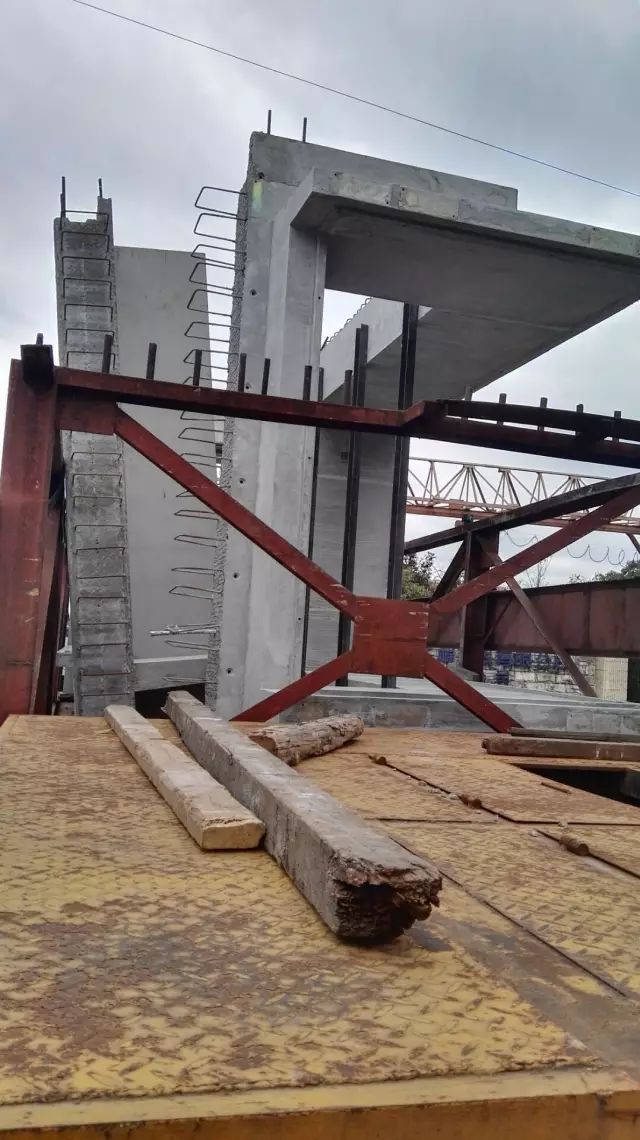

▲ 悬挑工字钢布置


 悬挑工字钢埋件布置

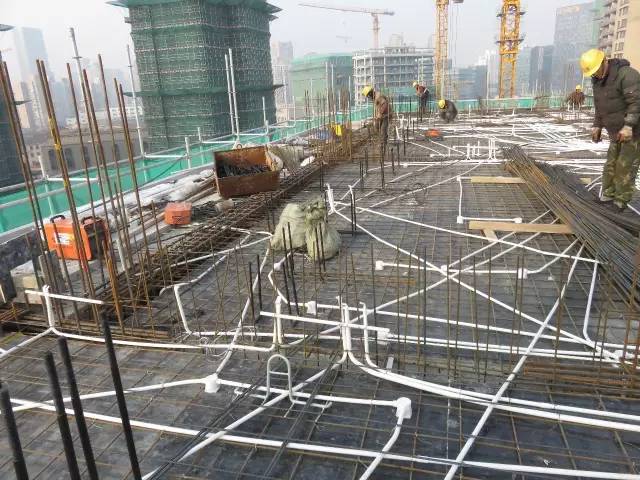

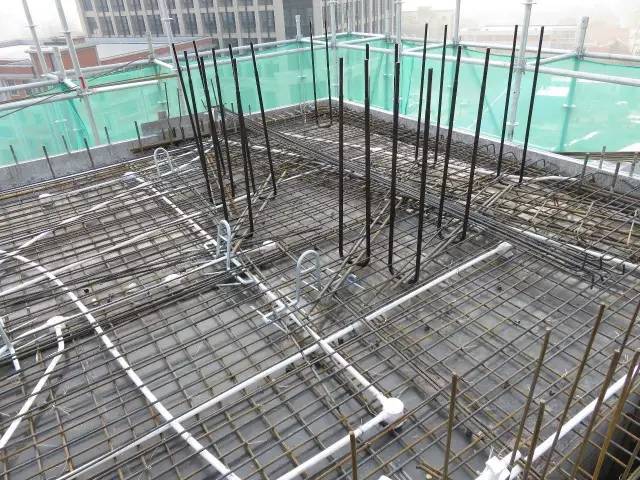

 现浇部分工作

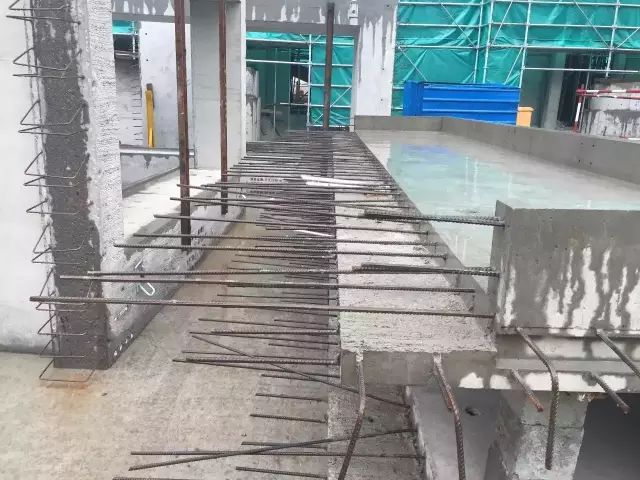

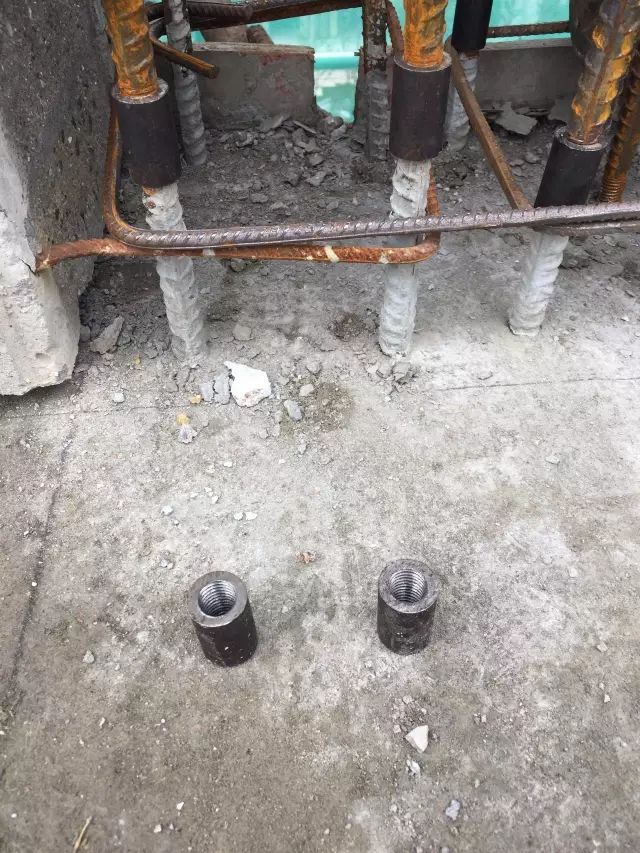

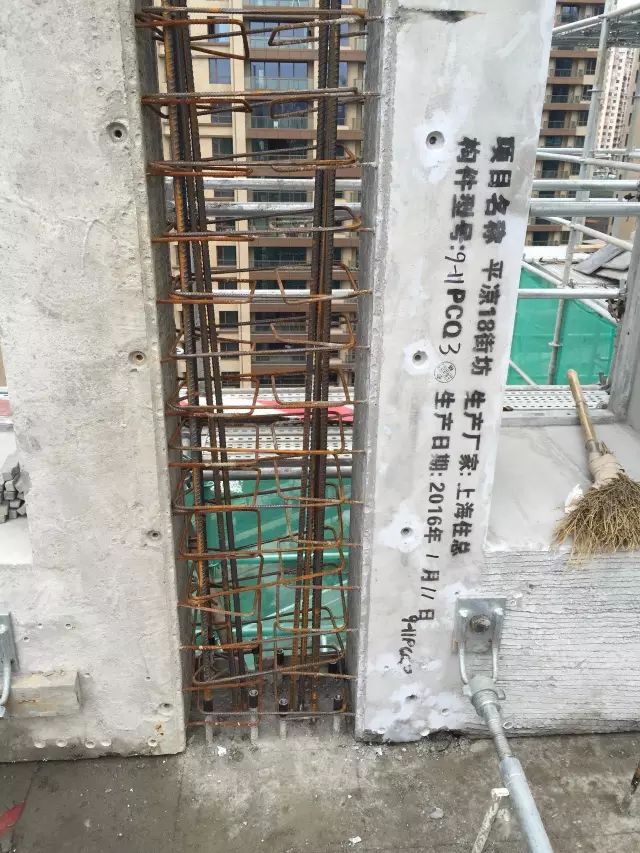

▲ 现浇段钢筋连接套筒

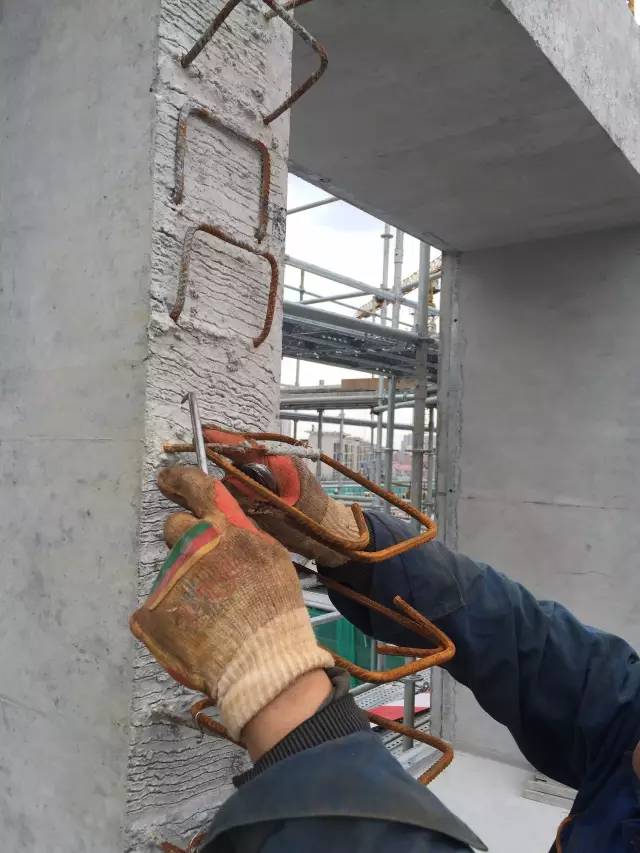

▲ 现浇段箍筋绑扎


▲ 纵筋直螺纹连接

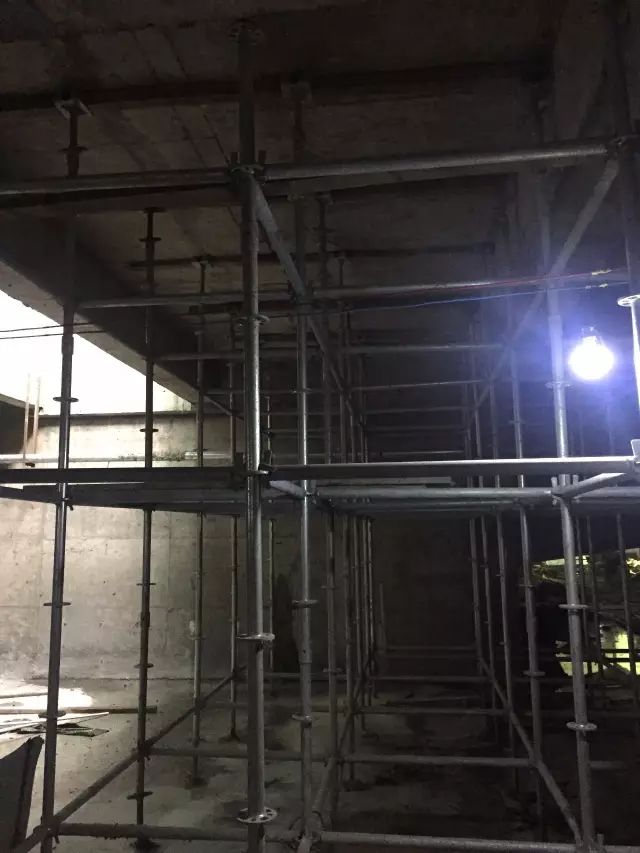

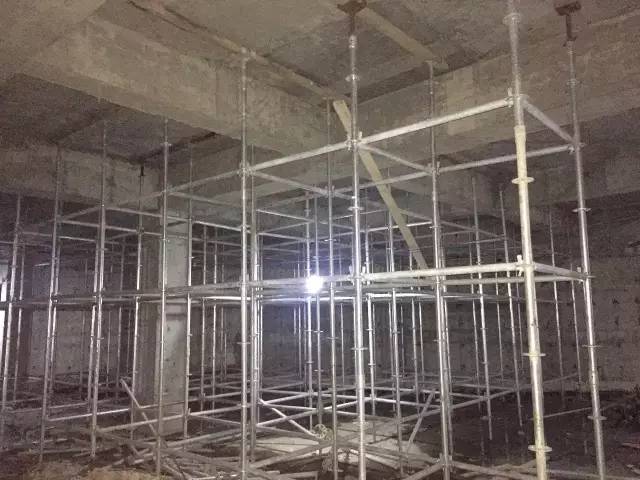

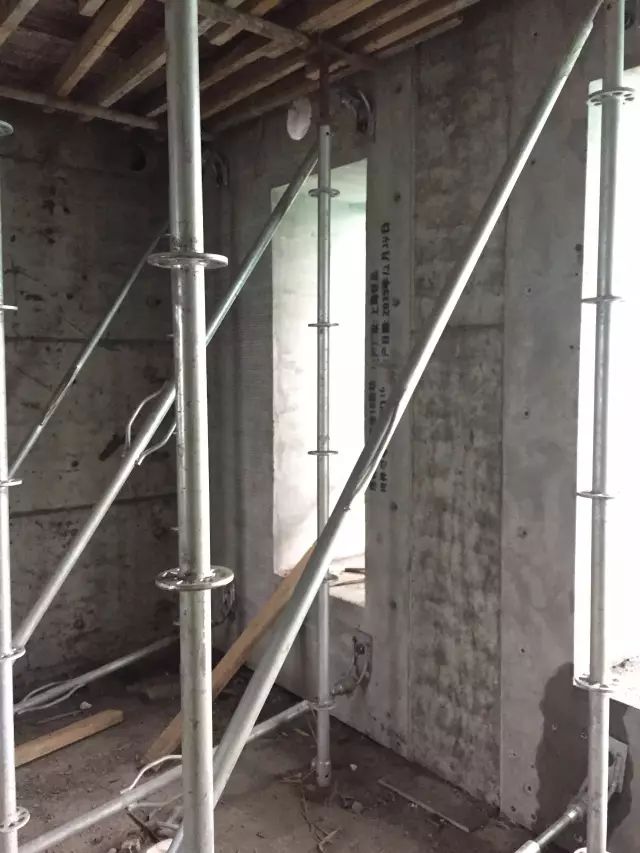

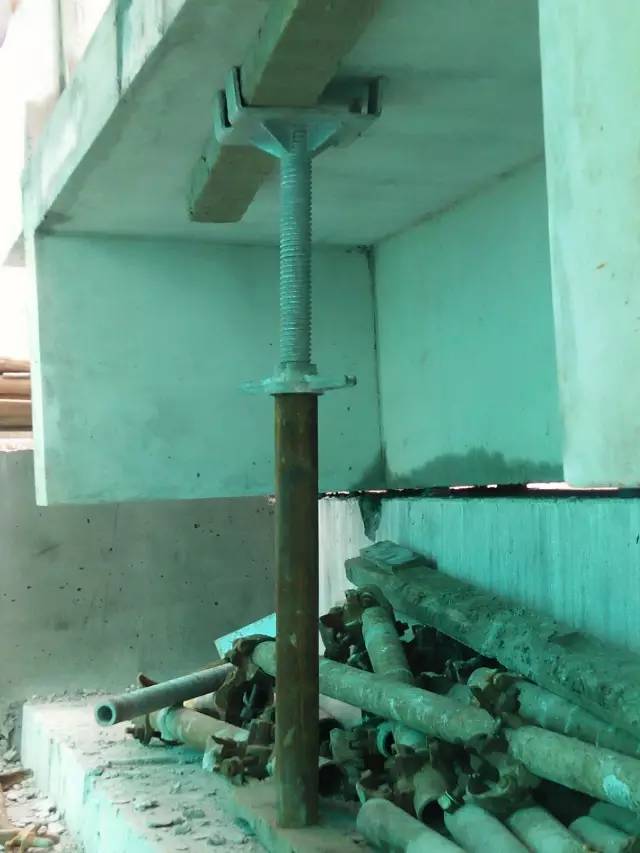

▲ PC层现浇板回顶支撑



▲ PC构件行车道顶板下回顶加固
